製品特徴
F3A日本選手権で上位独占中の
世界的に多くのユーザーに親しまれているSkyLeaf Leader A1+が
大きな設計変更を得て「SkyLeaf Leader ACE」へ進化しました。
ACE ... 得点を得る。最高の物などの意味を持ち、勝ちにこだわるユーザーへお届けします。
大きな特徴は新開発の翼。
主尾翼の中央と翼端にかけ異なる翼厚を採用し、その箇所によって最適な翼厚を実装。
後退翼、TNT翼なども採用しており、一見シンプルに見えるが様々な要素を複合した新開発の翼。
これにより安定感のあるエルロン方向の”座り”や直進性が向上。
安定感と相反するスナップロール性能なども向上させ、演技全般に操縦の余裕が生まれます。
主翼取付位置、スタッガーを見直し、上下翼間の風圧中心位置の最適化。
スラストラインの変更、胴体上下バランスの最適化によりロール軸の改善をしました。
水平尾翼の後退角、TNT部の角度、尾翼面積も増やし、テールモーメントが長くなり
ピッチ方向の”座り”や直進性の向上。
さらに水平尾翼へ下半角を追加。直進性の向上、ナイフエッジやラダー深打ち時の癖の減少。
大口径プロペラに対応するために垂直尾翼を大型化。
垂直尾翼大型化による癖を考慮し、垂直尾翼の翼形を変更し、癖がなく程よい風見と直進性を両立しました。
F3Aでは胴体ボリューム増加によるラダーの効きを増加させる傾向だが、
必然的にニュートラル付近がピーキーなフィーリングになってしまう。
本機では胴体側板の平面形状をコンポジット構造だからこそ出来る今までにない面積配分、形状にし
ニュートラル付近はマイルド。しかしながら、深打ち時のラダーの効きが向上しました。
単葉機のような素直な操縦性、強風耐性を求め、翼面荷重の再検討。
下翼1,710mm 上翼1,690mmと主翼長を若干短く、上下の翼長を変えました。
重量制限ルール変更（5,500gまで）による機体強度の再考。
胴体を中心とした強度UPによる固いフライトフィーリングを実現。
本機の設計上の想定飛行重量は5,000～5,400ｇとしました。

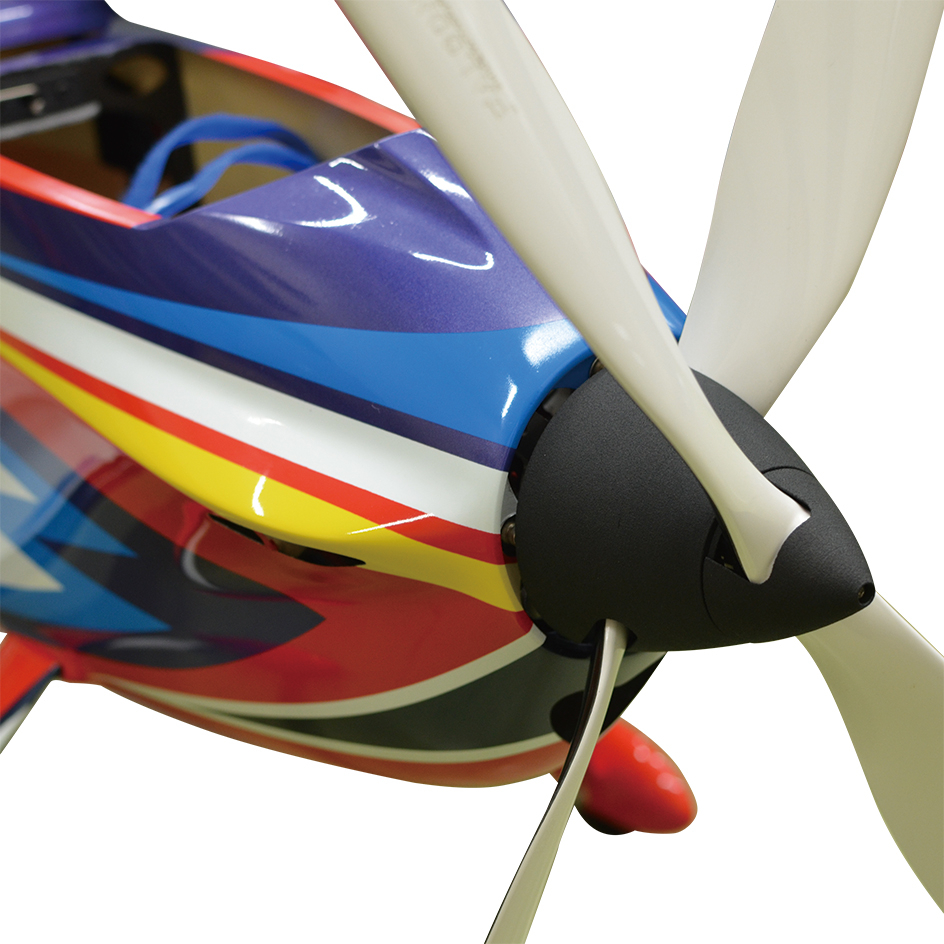

冷却用排気口を後方側面に設け、モーター等の冷却効率UP。
カラーリング変更し、上空での存在感、視認性を向上させました。

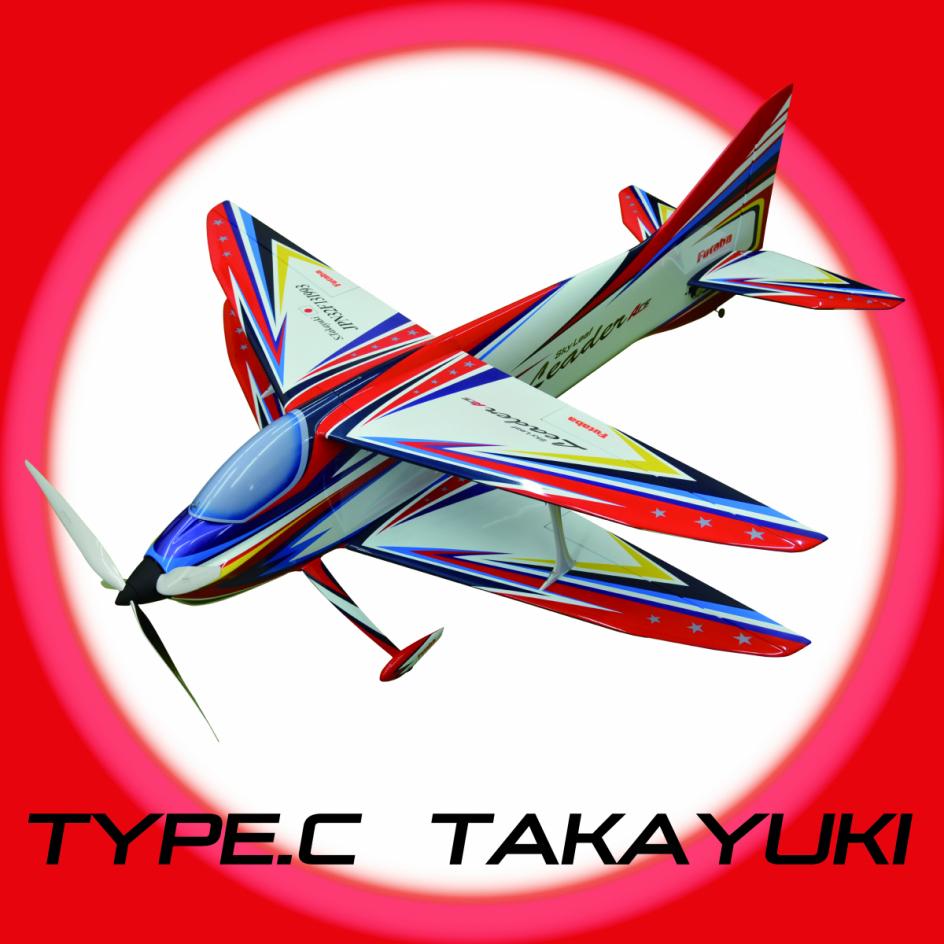

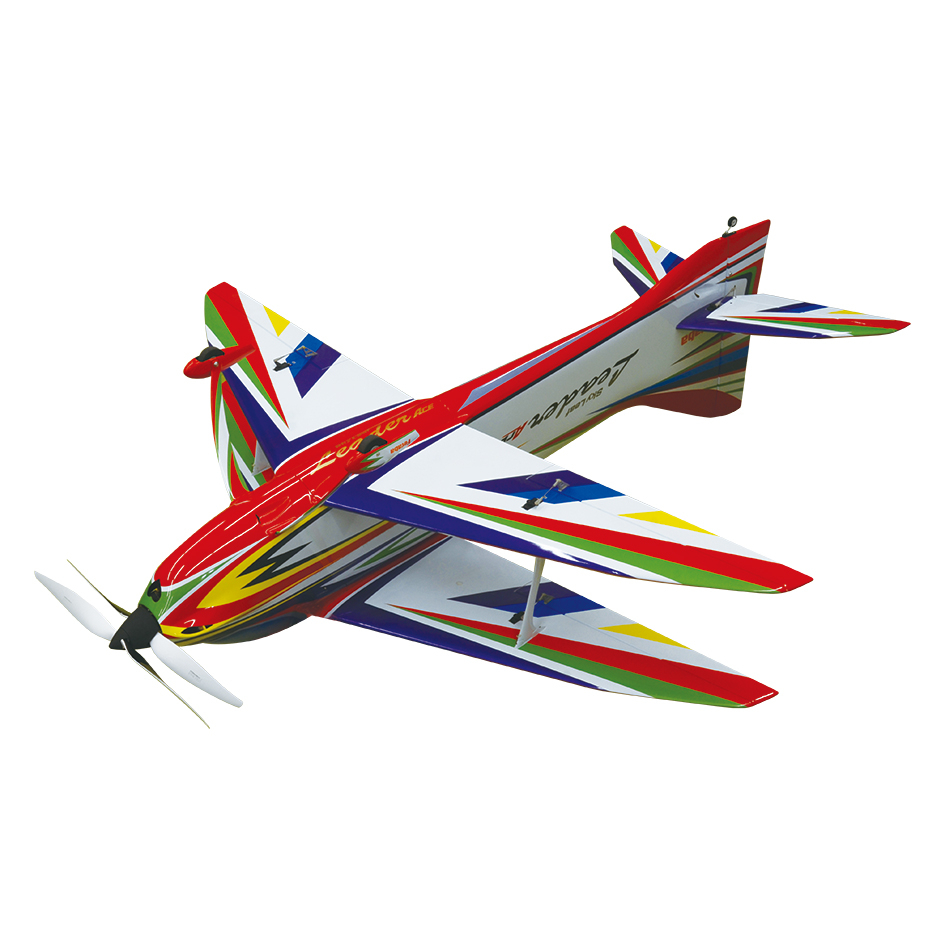

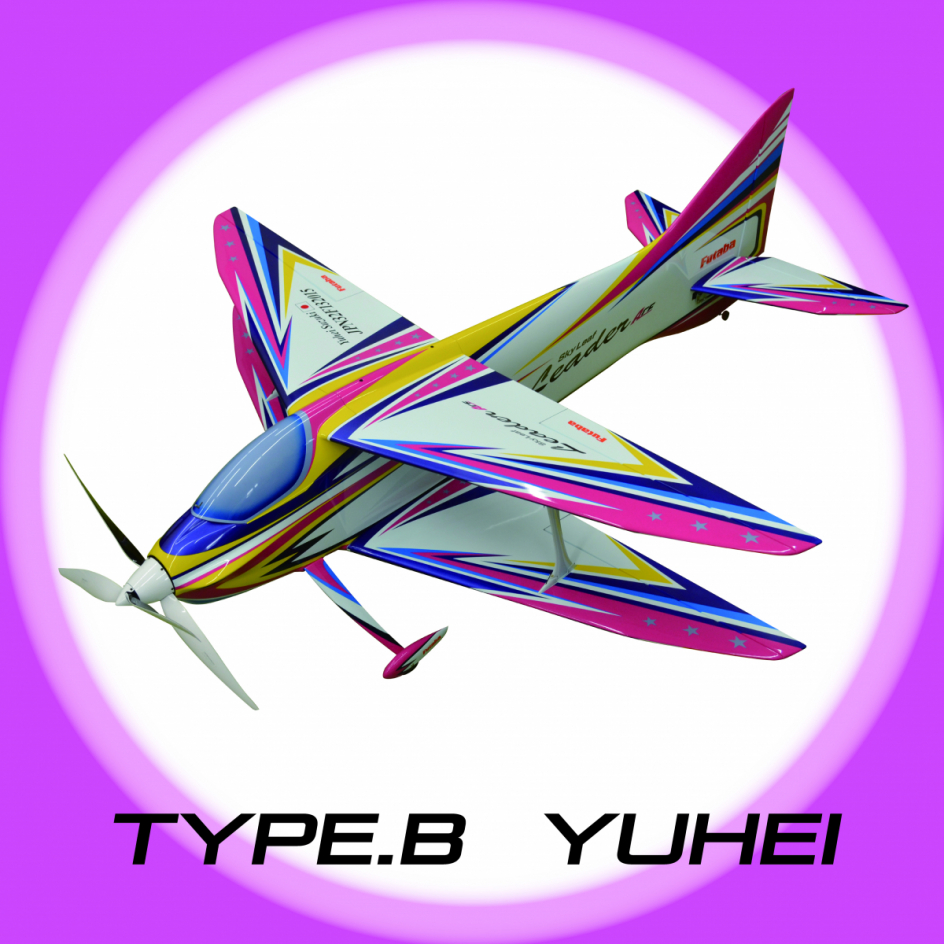

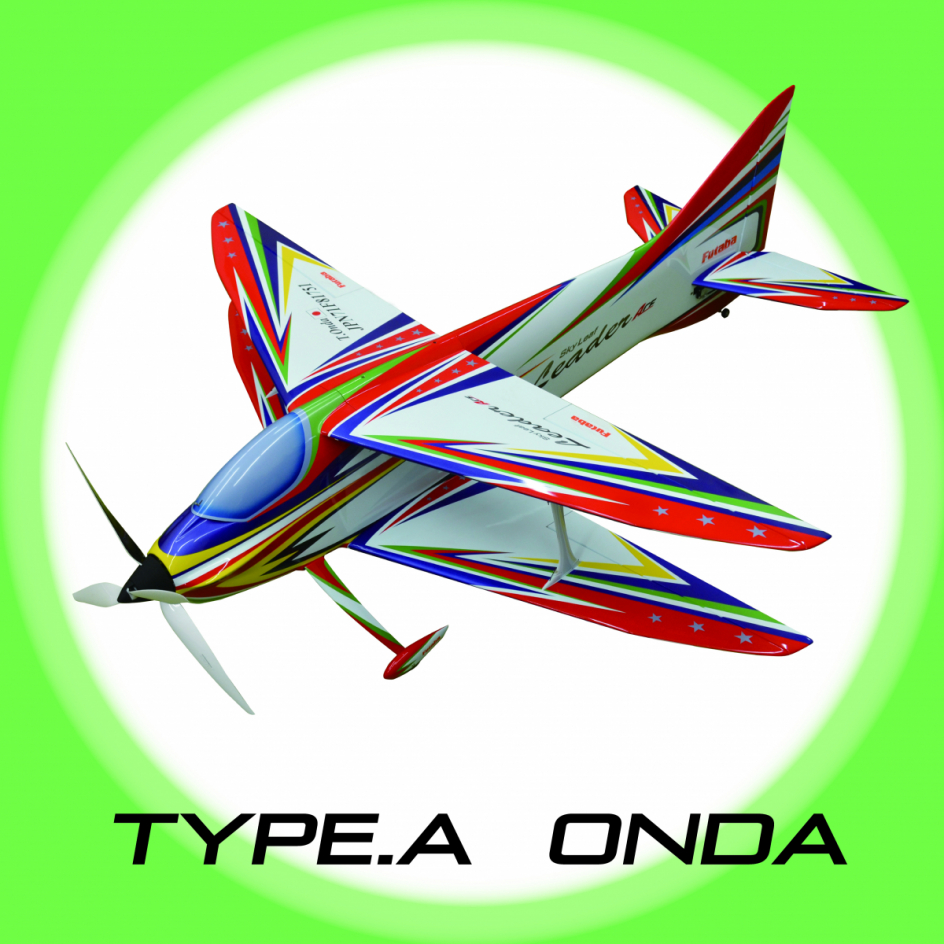

カラーパターンを3色+白塗りの4種類のラインナップを用意しました。
機能・仕様
SkyLeaf Leaderシリーズ ご発注におけるご注意事項
必ず下記注意事項を読み、ご了承頂いた上ご注文ください。
・ご注文時は専用のオーダーシートにてご注文してください。
・JPNナンバー及びネーム指定品はオーダーメイドとなる為、弊社受注後のキャンセル対応は致しかねます。
・本製品は仕様・製法、カラーリング等事前予告無く変更することがあります。
・本製品は木工製品で手作りの為、重量差がございます。
・本製品は木工製品で手作りの為、完成度合い（プランクのつなぎ処理、アライメント、下地処理、塗装等）に多少の差がございます。予めご了承ください。
・本製品は木工製品の為、気温、湿度などにより若干の寸法誤差がある場合があります。組立には多少の加工や調整が必要になります。
・弊社では機体梱包箱の処分は致しません。ユーザー（販売店）様にて処分をお願い致します。
・JPNナンバー及びネームの書体指定、塗装のアレンジ等は対応できません。
・生産数に限りがあり、ご予約いただいたお客様より順次発送となります。
・注文内容により受注順と発送順が異なる場合がございます。予めご了承ください。

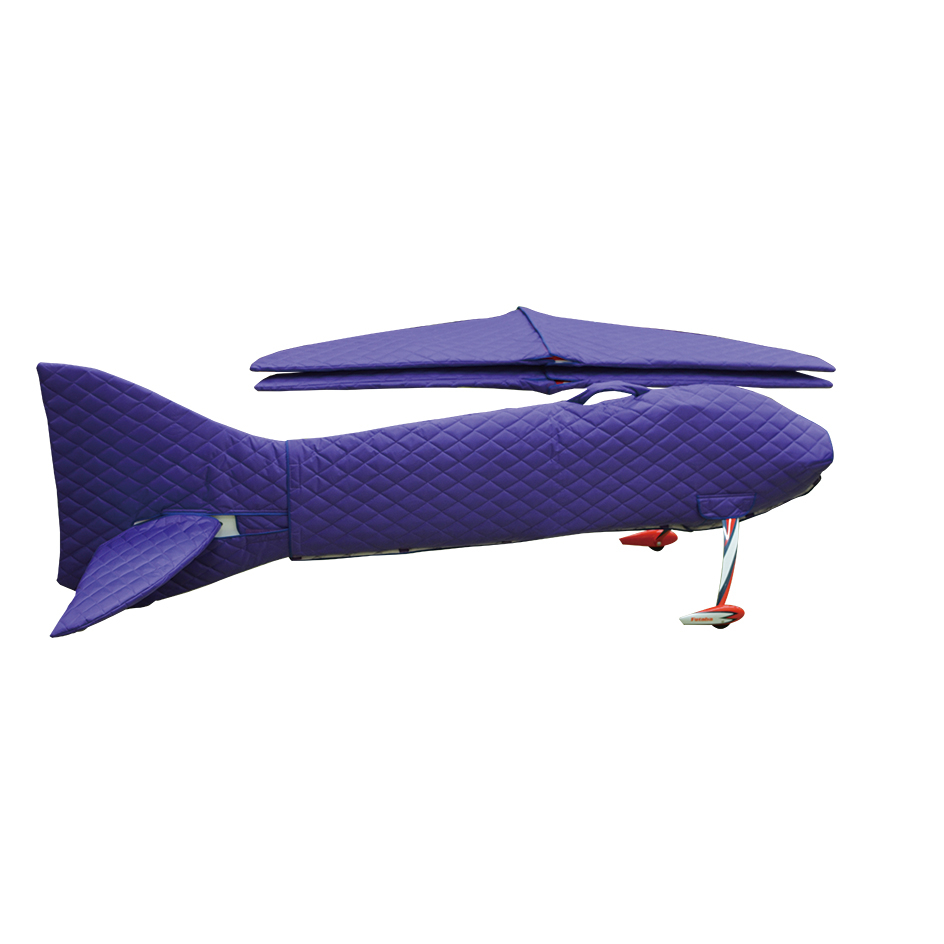

・完全塗装完成機は機体スーツが付属します。白塗りには付属しません。
・白塗りは、胴体、主翼ともに薄い白塗り仕上げです。必要に応じて白の再塗装が必要です。
・付属品は予告なく変更する場合があります。
テクニカルデータ
全長：1990ｍｍ
全幅：1710ｍｍ
全備重量：5,000～5,400ｇ
主翼面積：88dm²
水平尾翼面積:17.3dm²
翼厚:対象 翼厚混合
重心位置：音田セッティング 上翼後縁から176mm
：鈴木悠平セッティング 上翼後縁から172mm
設計 鈴木 悠平
テスト 音田 哲男 鈴木 悠平
推奨メカ、必要な延長コード

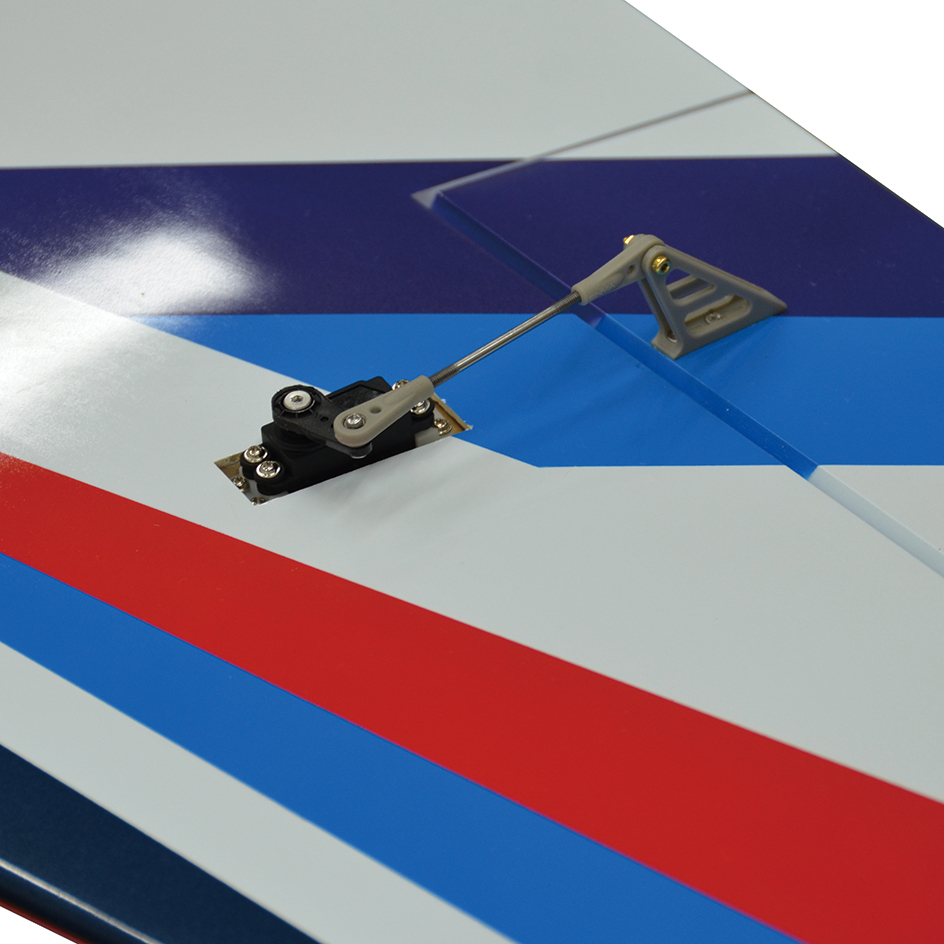

エルロン、エレベーター BLS-A600

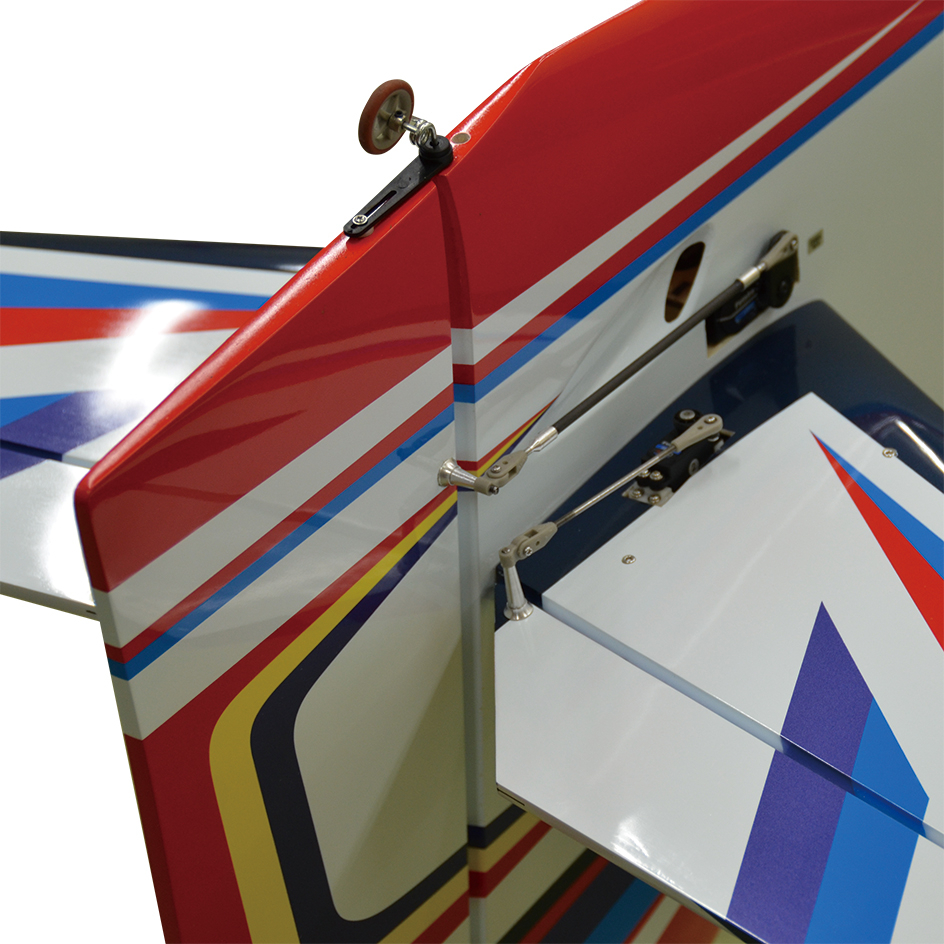

ラダー HPS-A704
受信機 R7308SB、R9001SB 等
必要な延長コード
延長コード 200J ｘ6 主翼エルロン延長。受信機-主翼間
300J ｘ1 受信機-ESC用 ※使用するESCによって変動します。
S.BUS三又ハブ 1250ｍｍ ｘ1 エレベーター、ラダー用
S.BUS ２又コード 120-70 ｘ2 主翼左右サーボ接続
スイッチ ESW-1D 大電流タイプ
以下試作機データ
音田機
Adverrun コントラV4、MC9100A F3A、GensAce Onda Special 5S4700mAh
R7308SB、R9001SB、ESW-1D、Lipo 2s 1500mAh
全備重量：5,050g
鈴木悠平機
VLV V3 WC、VLV Governor ESC、FULLYMAX 5S 5100mAh
R7308SB x2、R9001SB x2、ESW-1D ｘ2、Lipo 2s 1100ｍAh x2
全備重量：5,300g
